一 鋁合金壓鑄件清潔度背景分析

隨著新能源電動汽車市場的持續擴大，三電系統（電池、電控、電機）作為電動汽車的核心部件，其上游零部件廠家的清潔度管控發揮著至關重要的作用。微粒污染可能顯著加劇系統在初始試運轉及初期使用階段的磨損率，甚至引發災難性故障，進而影響整車可靠性與安全性。

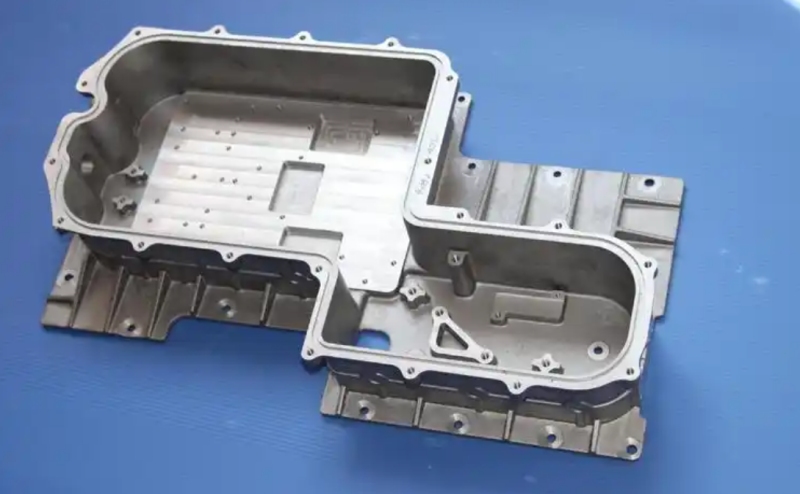

為確保各部件及系統性能穩定，必須嚴格控制制造過程中引入的微粒量。針對三電系統殼體，清潔度的核心評價指標包括微粒重量（質量）與顆粒度（尺寸分布）。鑒于清潔度對產品質量的直接影響，深入分析殼體加工過程中的清潔度影響因素并制定針對性控制措施，已成為行業亟待解決的關鍵課題。

二 鋁合金壓鑄件起皮問題的影響因素分析

1. 材料因素

1.1 鋁合金中各元素的含量對材料性能具有顯著影響。

具體表現如下：當硅（Si）含量≥11.5%且鐵（Fe）含量≥1.2%時，鋁合金中易形成化合過剩相及片狀組織，導致表面結構疏松。在后續拋丸等表面處理過程中，材料易出現起皮現象；當鎂（Mg）含量≥0.3%、錳（Mn）含量≥0.5%且鋅（Zn）含量≥1.2%時，鋁合金表面可能形成硬脆相或裂紋組織，拋丸處理時易發生嚴重脫皮或材料缺失；當銅（Cu）含量≤1.5%時，鋁合金的表面強度和硬度不足，拋丸處理時易出現凹陷變形、起皮或起皺現象；當回爐料比例≥50%時，熔煉過程中除渣和除氣難度增加，導致材料的物理和機械性能下降。壓鑄產品的表面易出現氣孔和雜質，拋丸處理時易發生起皮。

1.2 材料質量不穩定的影響。

若鋁合金原材料本身存在質量問題（例如內部存在雜質、氣孔等冶金缺陷），在壓鑄成型過程中，這些薄弱區域會因材料性能不均一而成為應力集中點。在后續表面處理（如拋丸、噴砂等）時，薄弱部位易因機械沖擊或熱應力作用發生層間剝離，導致表面起皮現象。

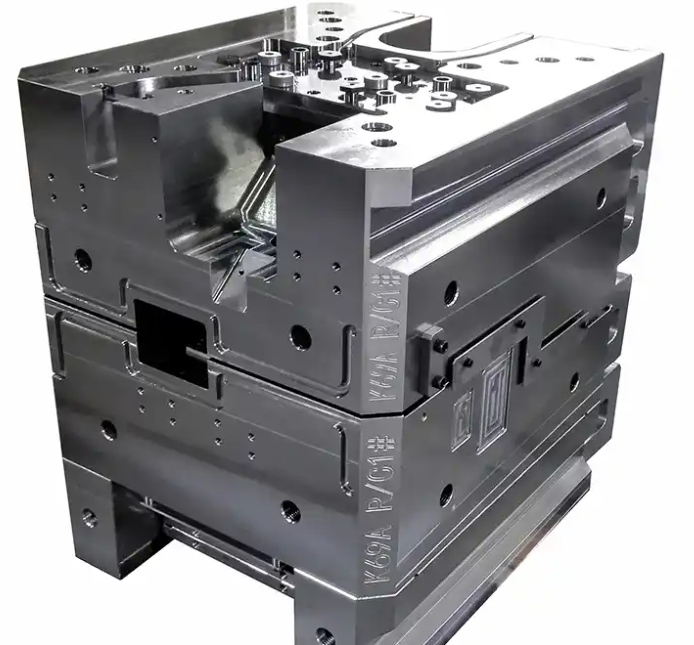

2. 模具因素

2.1 澆道設計不合理

若模具直澆道與橫澆道的截面面積比例不當（如橫澆道總截面面積大于直澆道），會導致橫澆道內產生負壓卷氣現象。氣體被卷入模具型腔后，會顯著增加排氣系統負荷，并在產品淺表層形成氣孔。此類氣孔在拋丸處理時易引發表面起皮或起泡。澆道間距過大，當多股分支澆道間距超過合理范圍時，兩股澆道間的金屬液易形成回流困氣區域；填充方向對沖，若澆道填充方向存在對沖，會導致金屬液產生紊流。上述兩種情況均會在產品淺表層形成氣孔（行業俗稱“滯瘤”），拋丸時易因應力集中而發生表面起皮。

2.2 排氣道設計缺陷

若模具排氣道設計無法滿足排氣需求（如排氣速度超過350米/秒），或溢流槽未設置在填充末端或缺陷聚集區，會導致排氣排渣受阻及困氣現象。此時，產品填充末端易出現淺表層氣孔，拋丸時易引發表面起皮。

2.3 冷卻系統問題

若冷卻水道延伸至澆道填充末端，會導致模具局部溫度過低，進而在產品淺表層形成冷隔、流痕或麻面等疏松缺陷。此類缺陷在拋丸處理時易引發嚴重起皮；若點冷卻機故障導致冷卻水壓力或流量不足，模具熱集中區域易出現過熱現象，對應產品部位可能產生熱收縮裂紋或氧化皮分層，拋丸時亦易起皮。

2.4 模具表面狀況

若模具表面光潔度不足（如存在劃痕、損傷或微觀粗糙度超標），會直接影響壓鑄件表面質量。此類表面缺陷在脫模或后續處理時易因應力集中而發生起皮。

3. 壓鑄工藝因素，如壓鑄參數、澆注溫度和模具溫度等

3.1 壓射中心偏心

壓鑄機型的壓射中心與定模型板上的壓射孔中心偏心，會導致壓射沖頭卡滯、壓力損耗，以及產品強度和硬度下降。此外，在拋丸過程中，產品表面容易起皮。

3.2 壓射速度和行程問題

當高速行程較短時，鋁液在澆口附近停留時間較長。先進入型腔的少量金屬液遇到低溫模具型腔后會立即凝固，形成極薄的金屬層。后續金屬液覆蓋在其上，與基體的結合強度較低，連接不牢固。因此，在拋丸處理時，表層容易脫開并起皮。

3.3 壓射壓力不足：

壓射壓力不夠，會使壓鑄件的致密度不足，內部出現孔隙等缺陷。在后續的拋丸等處理過程中，壓鑄件容易起皮。

3.4 鋁液溫度低

給湯時間過長、溜槽過長、壓室溫度低，以及壓室內脫模劑殘留等，都會導致鋁液溫度降低。當兩股溫度較低的鋁液交匯時，熔融金屬液熔合不良，表面會形成輕微冷隔或較重的流痕，從而導致起皮。

3.5 模具溫度異常

模具局部溫度低，會使鋁液降溫過快，特別是大型壓鑄件，鋁液流程長，溫度損失大，末端鋁液熔合效果不佳；而模具溫度過高，則可能導致壓鑄件表面出現熱收縮和氧化皮起層等問題，拋丸時容易起皮。

3.6 脫模劑使用不當

脫模劑濃度過高、噴涂過量、噴涂不均勻，以及噴涂后未吹干模具型腔、滑塊滑道和分型面的水分，都會導致水汽含量過多；沖頭潤滑油使用過多也會產生油煙。這些情況都會加劇鋁液污染。水汽和油煙會氧化先進入型腔的金屬液，形成氧化界層，導致其與基體的結合強度降低，在受到外力作用時容易脫皮。

3.7 壓鑄周期問題

壓鑄周期過長或過短都可能影響壓鑄件的質量。周期過長，壓鑄件冷卻時間過長，可能導致內部組織不均勻；周期過短，壓鑄件冷卻不充分，內部存在殘余應力，在后續處理時容易起皮。

4. 后處理因素

4.1 拋丸丸粒問題

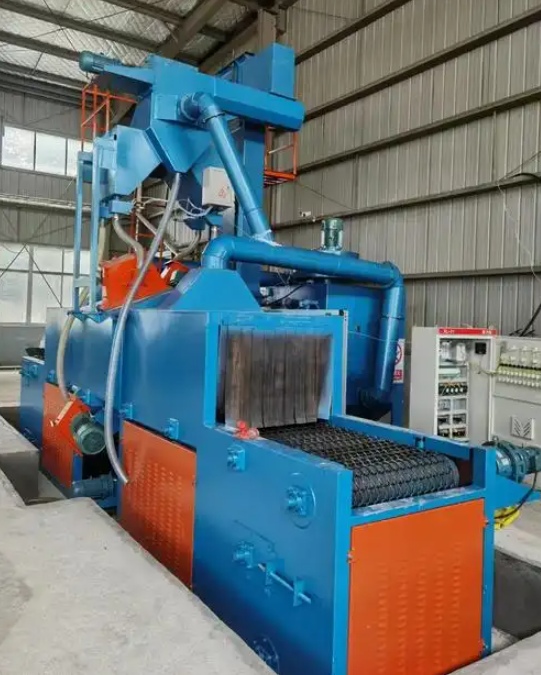

購買的拋丸丸粒直徑不一致，部分丸粒大于工藝設置的直徑尺寸，會導致拋丸沖擊力增大，從而將產品表面沖擊起皮。

4.2 拋丸參數設置不當

拋丸速度過高、時間過長、彈丸流量過大等，都會使沖擊力和刮削作用增強，導致產品表面致密層剝落而起皮。

4.3 打磨處理不當

壓鑄件毛坯的飛邊及多料未清理打磨干凈，拋丸后會殘留飛皮或起皮；打磨過度，將毛坯表面致密層打磨掉，拋丸時也會因沖擊力作用而起皮。

三 解決鋁合金壓鑄件表面脫皮、起層的一些方法

1. 化學清洗法

1.1 酸性溶液清洗

原理：利用酸與脫皮、起層物質發生化學反應，將其溶解去除。

常用溶液：例如，使用 10%-15% 的酸性溶液。將鋁合金壓鑄件浸泡在酸性溶液中一段時間，一般 10-30 分鐘不等，具體時間根據脫皮、起層的嚴重程度而定。之后用清水沖洗干凈。

注意事項：酸性溶液具有強腐蝕性，操作時要做好防護措施，如佩戴手套、護目鏡等，并且在通風良好的環境下進行。

1.2 堿性溶液清洗

原理：對于一些油污等污染物附著導致的脫皮、起層現象，堿性溶液可通過乳化和皂化作用去除。

常用溶液：如 5%-10% 的堿性溶液。將壓鑄件放入溶液中，在適當溫度（一般 40-60℃）下浸泡 30 分鐘左右，然后用清水沖洗。

2. 機械清洗法

2.1 打磨

工具選擇：可以使用砂紙或砂輪機等工具。對于較輕的脫皮、起層，先用細砂紙（如 200-400 目）輕輕打磨，去除表面的脫皮、起層部分，然后再用更細的砂紙（如 600-800 目）進行進一步打磨，使表面平整。

后續處理：打磨后需要使用干凈的布擦拭表面，去除打磨產生的碎屑。

2.2 噴砂處理

原理和操作：利用高速砂流的沖擊作用清理和粗化基體表面。選擇合適的噴砂介質（如石英砂、金剛砂等），在一定的壓力（一般 0.3-0.8 MPa）下對鋁合金壓鑄件表面進行噴砂處理。

優點：可以有效去除脫皮、起層，同時還能提高表面的粗糙度，有利于后續的涂裝或粘接等工藝。

3. 電化學清洗法

3.1 陽極氧化法

原理：將鋁合金壓鑄件作為陽極，在特定的電解液（如硫酸溶液）中通電，使表面形成一層氧化膜。這層氧化膜可以掩蓋脫皮、起層的缺陷，并且可以提高表面的硬度和耐腐蝕性。

操作要點：控制好電解液的濃度（一般為 15%-20%）、溫度（18-22℃）、電流密度（1-2 A/dm²）和氧化時間（30-60 分鐘）等參數。

4. 使用專用清洗劑

市面上有許多專門用于清洗鋁合金表面缺陷的清洗劑。這些清洗劑通常是根據鋁合金的特性研制的，具有較好的清洗效果。在使用時要按照產品說明書的要求進行操作，包括清洗劑的濃度、清洗時間和清洗溫度等參數的控制。

關于廣東賽宏精密清洗裝備有限公司

廣東賽宏精密清洗裝備有限公司（“廣東賽宏”），從事專業清洗設備研發制造 15 年，是行業領先的工業零部件清洗裝備及工藝方案提供商，尤其在汽車零部件清洗領域，公司積累了豐富的工藝技術及實踐經驗。自成立以來，已為用戶提供了超過 2000 臺智能自動化清洗裝備，為 60 余家壓鑄專業企業提供了清洗裝備及服務，并與二十余家上市壓鑄企業保持長期合作關系。經過客戶的長時間使用檢驗，產品獲得了市場的高度認可。

專注于智能清洗技術研究十五年，廣東賽宏的清洗機應用廣泛且針對性強。目前，產品主要應用于以下三大領域：汽車領域，汽車發動機缸體、變速器箱體、離合器箱體、轉向器箱體、油路閥體等核心動力部件；新能源領域，新能源電控箱體、電機殼體、變速殼體、轉向器箱體等；3C 通訊領域，3C 通訊產品中的金屬精密結構件的清洗。

聯系方式：
廣東賽宏精密清洗裝備有限公司
電話：13824391887  0769-82322080
郵箱：swcy0028@163.com
地址：廣東省東莞市常平鎮漱舊村東部工業園第一小區香元路2號
