摘要：壓鑄耐熱鎂合金的發展對促進汽車輕量化進程具有重要意義。分析了壓鑄鎂合金的高溫強化機制和塑性變形機制，并結合壓鑄耐熱鎂合金的特點探討了其提升強度及塑性的有效方式。總結了壓鑄耐熱鎂合金的研究進展，從合金開發、高溫性能、微觀組織、失效原因等角度進行了分析。此外，結合壓鑄耐熱鎂合金對鑄造性能和高溫性能的要求，討論了其發展前景。

近年來，為了降低汽車能耗和尾氣排放量而提出了汽車輕量化的要求。汽車輕量化包括汽車結構優化設計、輕量化材料的應用和先進制造工藝等。鎂合金作為最輕的金屬結構材料，兼具高比強度/比剛度、良好的減震性能及散熱性能等，得到廣泛的重視。壓鑄工藝作為鎂合金中應用最廣的工藝，相比于擠壓、軋制等方式，更適合一體化生產表面精度高、形狀復雜的薄壁件；同時相比于重力鑄造，壓鑄工藝生產效率更高，經濟效益更好，更適用于汽車用鎂合金的批量成形，因此壓鑄鎂合金在汽車輕量化進程中具有廣闊的應用前景。目前典型壓鑄鎂合金有AZ91 (Mg-9Al-1Zn)、AM50 (Mg-5Al-0.3Mn)和AM60 (Mg-6Al-0.3Mn)主要用于汽車殼體、支架、蓋子等服役溫度低于120 oC的次受力結構件上；壓鑄耐熱鎂合金AE44 (Mg-4Al-4RE)等用于服役溫度低于175 oC的高溫部件中。對于服役溫度約200 oC的發動機、傳動部件等，目前還是以鋼和鋁合金為主，尚沒有壓鑄耐熱鎂合金滿足服役要求。為了進一步推進汽車輕量化進程，加快壓鑄鎂合金在發動機缸體、變速箱等高溫部件中的應用，需要開發高溫性能更好的壓鑄耐熱鎂合金以取代目前所用的A380鋁合金。

本課題從鎂合金的高溫強化機制和塑性變形機制著手，探討壓鑄鎂合金提升高溫強度及塑性的有效方式。同時結合近年來的研究工作，總結壓鑄耐熱鎂合金的研究進展，探討其發展方向，為壓鑄耐熱鎂合金的后續研發提供一定的參考。

1、壓鑄耐熱鎂合金

近年來耐熱鎂合金的發展主要集中在重力鑄造鎂合金上，以Mg-RE系為主的Mg-Y-Gd-Zn、Mg-Y-Zn-(Zr)、Mg-Gd-Zn-(Zr)等合金熱處理后具有很強的彌散強化作用，其高溫強度超過了汽車用耐熱鋁合金。CHEN等研究的砂型鑄造WG103合金經過T6峰值時效處理后，其室溫和250 oC時的抗拉強度分別為341 MPa和307 MPa，伸長率分別為2.5%和9.6%。JAFARI NODOOSHAN等研究的WG123-T6合金在250 oC時抗拉強度為320 MPa，伸長率為8%。LU等在Mg-Gd-Y-Zr體系中加入一定量的Zn，經金屬型鑄造并經T6熱處理的WGZ1152鎂合金在200 oC時的抗拉強度為345 MPa，300 oC時也能保持在266 MPa。表1為部分Mg-RE系重力鑄造鎂合金在不同溫度下的力學性能，同時以商用鋁合金A380作對比，可以看出重力鑄造Mg-RE系合金高溫力學性能優于A380鋁合金。

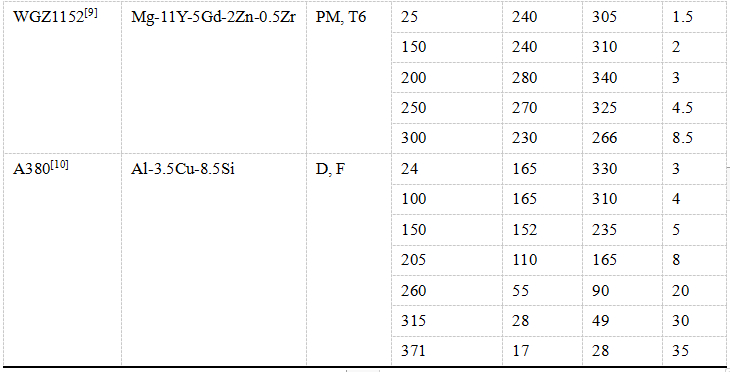

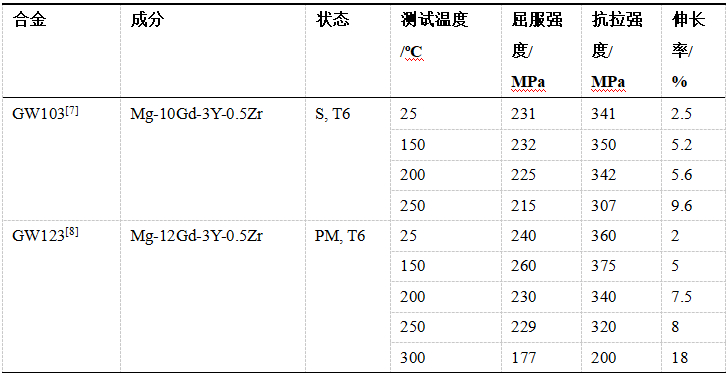

表1:典型重力鑄造鎂合金的力學性能
注：S為砂型鑄造；PM為金屬型鑄造；D為高壓鑄造；T6為經過固溶處理后再進行人工時效的狀態；F為鑄態

相比于重力鑄造鎂合金，壓鑄鎂合金一方面要求所選取的合金具有良好的鑄造性能，以確保獲得高質量的鑄件；另一方面，在壓鑄過程中，熔融金屬液高速填充、快速冷卻，型腔中的氣體來不及排出，使壓鑄件內部存在氣孔，高溫時氣孔內的氣體膨脹會使壓鑄件表面鼓泡，因此無法熱處理]。

2、高溫強化機制和塑性變形機制

2.1 高溫強化機制

鎂合金常溫強化機制涉及固溶強化、細晶強化和第二相強化，其中細晶強化和第二相強化占主導作用[15]。高溫強化機制研究尚不系統，但主流的方式是固溶強化和第二相強化。對于晶粒細小的壓鑄鎂合金，高溫強化的一個主要手段是引入熱穩定性良好的第二相釘扎晶界，以此同時實現細晶強化和第二相強化作用，同時配合固溶強化以提升合金性能。

壓鑄鎂合金對合金鑄造性能有較高的要求，最主流的壓鑄鎂合金以鑄造性能良好的Mg-Al系為主。常溫下，固溶Al與Mg形成無序固溶體，與位錯呈彈性交互作用，阻礙位錯運動，起到一定的強化作用。當溫度升高時，Al的固溶強化作用基本可以忽略。此外，近年來高性能壓鑄Mg-RE系的開發使得RE元素的固溶強化引起了廣泛的關注。研究者認為，RE元素尤其是Y與Gd在室溫和高溫下的固溶強化作用遠優于Al，是Mg-RE合金耐熱性能好的一個主要原因。RE元素的固溶強化作用可能涉及到元素的短程有序分布 (SRO)、動態應變時效等，尚需進一步探究。

壓鑄合金易在高溫下產生“鼓泡”，因此無法通過熱處理去實現其彌散強化。壓鑄鎂合金中的第二相強化主要是初生相對晶界的釘扎。如Mg-Al系中加入Si、Ca、Sr、RE等元素后，分別形成了熱穩定性較高的Mg2Si、Al2Ca、Al4Sr和Al11RE3/ Al2RE相，有效提升了Mg-Al系合金的蠕變性能。此外，壓鑄鎂合金中可以形成LPSO相，KAWAMURA對一系列Mg-RE合金組織及性能進行研究，發現在晶界處形成LPSO相的壓鑄合金，其高溫組織穩定性和高溫力學性能都明顯優于含有其他晶界相的合金。BAI等研發的一種Mg-Y-Zn合金，在晶界處形成網狀LPSO相，其室溫性能遠優于AE44鎂合金。因此致密的網狀LPSO相形成對晶界的釘扎將是新型壓鑄耐熱鎂合金高溫強化的一個有效機制。

2.2 塑性變形機制

室溫下，只有當外應力大于材料的屈服應力時才會引起塑性變形。室溫塑性變形機制包含位錯滑移、孿生和扭折，其中位錯滑移是大部分金屬及合金塑性變形的主要機制。在密排六方(HCP)結構的金屬中，連續塑性變形要求同時開動和位錯，其中位錯可以是基面位錯、棱柱面位錯或錐面位錯，但位錯僅存在于錐面上，因此真正影響HCP金屬塑性的因素是位錯的運動。在純鎂中，與塑性變形有關的位錯的運動包括滑移和交滑移。WU通過計算表明，錐面Ⅱ上的位錯相比于錐面Ⅰ上的位錯具有更低的能量。在低應力和室溫下，錐面Ⅰ上的位錯極易交滑移到錐面Ⅱ上，但錐面Ⅱ上的位錯不能運動到錐面Ⅰ上，因此室溫下位錯的滑移主要在錐面Ⅱ上進行。但錐面Ⅱ上的位錯處于亞穩態，極易轉變成能量更低的不可動位錯，因而導致了純鎂室溫塑性差。除了位錯滑移外，孿生也是鎂合金中常見的塑性變形機制。孿生一般發生在低溫、高應變速率下，其對塑性變形的貢獻小于7%。孿生分為拉伸孿晶和壓縮孿晶與。此外，扭折也是塑性變形的一種機制，但對塑性變形貢獻遠小于滑移和孿生，如在含有LPSO相的Mg-Y-Zn合金中尤其常見，它一定程度上協調鎂合金的塑性變形。

高溫下的塑性變形機制與變形條件有關，拉伸條件下，合金的塑性變形機制與常溫時類似，涉及位錯滑移、孿生和扭折；蠕變條件下，變形機制以晶界滑移和位錯運動為主。Boehlert等對加工態鎂合金拉伸條件下的塑性變形機制進行了研究。對于軋制態AZ91合金，在較低溫度（約50 oC）時，孿生和位錯滑移對塑性變形的貢獻相當；隨著溫度升高到150 oC以上時，孿生的貢獻消失，塑性變形以位錯滑移為主。位錯滑移主要是基面、柱面以及錐面，不同溫度下，各類位錯對塑性變形的貢獻也在發生變化。對于鑄態和擠壓態Mg-10Gd-3Y-0.5Zr (wt.%)合金，250 oC時，鑄態合金的主要滑移系也涉及基面、柱面以及錐面，其中錐面位錯占14%，但對于擠壓態的合金，不論是擠壓方向還是垂直于擠壓方向或是45 o方向，主要滑移系基面和柱面，而錐面對塑性變形的貢獻小于1%，基本可以忽略。隨著溫度的升高，擠壓態合金中基面和柱面位錯對塑性變形的貢獻也在發生轉化。MO綜述了鑄造鎂合金的蠕變性能，結果表明，鎂合金在蠕變過程中的變形機制以晶界滑移、位錯攀移和交滑移為主，具體的機制與溫度、應力、應變速率等因素有關。當溫度和應力都相對較低，如100~175 oC，60 MPa時，壓鑄Mg-Al合金以晶界滑移蠕變?yōu)橹鳎划?dāng)溫度在150 ~250 oC、應力為60 ~120 MPa時，鎂合金以位錯攀移為主；當外加應力接近于材料的屈服應力時，合金以位錯滑移和攀移蠕變?yōu)橹鳌?/a>

鎂合金的塑性變形機制除了與溫度、應力、應變速率等外部因素有關外，還受合金化元素的影響。WU的研究表明，合適的固溶元素也會促進位錯的滑移從而提高合金的塑性。0.03%~1 %（摩爾分?jǐn)?shù)）的RE，如Y，可以使位錯的交滑移與增殖速率超過其向不可動位錯轉變的速率，進而降低位錯的臨界分切應力(CRSS)，提高合金塑性。SANDLBES[52]也證明Mg-Y合金的室溫塑性達約20%，相比于純鎂的5%，有很大的提升。

綜上，溫度等外部因素與合金元素等內部因素均會對合金的塑性變形機制產生較大的影響，而塑性變形機制與材料的力學性能密切相關，因此需要對材料的塑性變形機制進行研究以開發塑性較好的鎂合金。Mg-Y作為塑性較好的Mg合金系，具有較大的發展?jié)摿Α?/a>

3、壓鑄耐熱鎂合金的研究進展

壓鑄耐熱鎂合金的體系較少，目前主要是Mg-Al系和Mg-RE系，這與壓鑄對合金鑄造性能的要求密切相關。此外，由于不能進行熱處理以達到彌散強化，這就要求壓鑄合金在鑄造過程中形成具有高性能的組織，目前主要是形成熱穩定性良好的第二相釘扎晶界，以同時實現合金高溫下的細晶強化和第二相強化作用。

Mg-Al系合金由于具有良好的鑄造性能，一直是壓鑄鎂合金的首選體系。在Mg-Al合金中添加合金元素，如Si、Sr、Ca、稀土元素RE等可以形成第二相以釘扎晶界，一定程度上提高合金的耐熱性，但目前綜合性能最好的商用壓鑄耐熱鎂合金AE44 (Mg-4Al-4RE)的服役溫度也不高于175 oC。此外，基于Mg-RE系合金也進行了壓鑄工藝的嘗試，但目前尚沒有成熟的壓鑄Mg-RE系合金商用化。

3.1 AZ與AM系鎂合金

AZ和AM系是發展最早且到目前為止應用最廣的壓鑄鎂合金，其中典型的合金是AZ91、AM50和AM60，這些合金兼具良好的力學性能、鑄造性能和抗腐蝕性能，廣泛應用于汽車的離合器殼體、剎車支架等次受力結構件中。

表2是典型AZ和AM系壓鑄鎂合金的室溫及高溫拉伸性能，表3是AZ91合金的蠕變性能，同時以目前汽車高溫用A380鋁合金作對比。可以看出，室溫和150 oC下，典型壓鑄鎂合金強度遠低于A380鋁合金。室溫下，AZ和AM系鎂合金抗拉強度在200 ~250 MPa，150 oC時為130 ~160 MPa；而A380鋁合金的室溫抗拉強度為330 MPa，150 oC時為235 MPa，均明顯高于傳統壓鑄鎂合金。此外，150 oC和175 oC時A380鋁合金的蠕變強度約為AZ91的6~8倍；150 oC，35 MPa~50 MPa時，A380鋁合金的蠕變應變比AZ91的低1~2個數量級。AM50和AM60的蠕變性能與AZ91類似。因此傳統壓鑄AZ和AM系列鎂合金的高溫性能，尤其是蠕變性能差，限制其使用溫度一般不超過120 oC，無法應用在溫度較高的汽車零部件中。

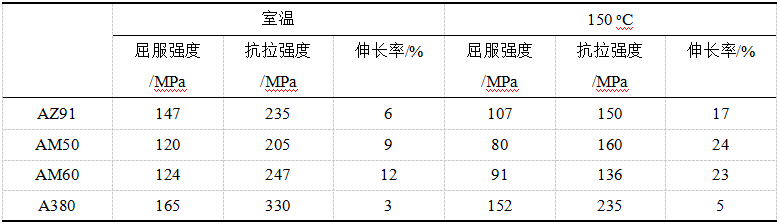

表2:AZ91、AM50、AM60鎂合金和A380鋁合金的力學性能

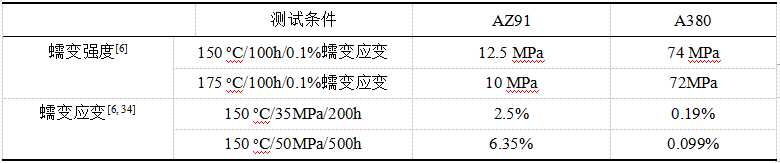

表3:AZ91鎂合金和A380鋁合金的蠕變性能

AZ91微觀組織由α-Mg晶粒和晶界相組成，晶界相主要由不連續分布的Mg17Al12相和富Al的α-Mg固溶體組成。室溫下，晶界Mg17Al12相可以阻礙位錯在晶界處的運動，起到一定的強化作用；同時Al可以起到固溶強化的作用。當溫度升高時，一方面是由于Mg17Al12相熱穩定性差（熔點為458 oC，共晶溫度為437 oC），極易粗化或軟化，失去對晶界的釘扎作用，導致晶界更易遷移和滑移；另一方面，高溫下Al的固溶強化作用消失，且隨著溫度升高，Al在鎂基體中的擴散系數增大，促進了高溫蠕變的發生。這些因素綜合作用降低了AZ系和AM系鎂合金的高溫力學性能。

基于壓鑄AZ和AM系鎂合金的研究結果，在保證合金具有良好鑄造性能的同時，可以從三方面著手在Mg-Al合金基礎上提高合金高溫性能：一是減少或避免低熔點相，如Mg17Al12的形成；二是促進晶界組織的穩定性，如引入熱穩定性高的晶界第二相，以對晶界進行釘扎，阻礙晶界遷移或滑移；三是提高基體中的固溶強化或彌散強化，以阻礙位錯在基體中的運動。

3.2 AS、AX和AJ系鎂合金

Mg-Al系合金中加入Si、Ca、Sr等合金元素，一方面可以抑制Mg17Al12低熔點相的形成，另一方面可以形成熱穩定性較好的第二相釘扎晶界，高溫下同時發揮合金的細晶強化及第二相強化效果，從而有效提高合金的高溫性能。

表4為相關合金的力學性能，表5為蠕變性能。Mg-Al中加入Si得到的是Mg-Al-Si (AS)系鎂合金，典型的合金是AS21 (Mg-2Al-1Si-0.4Mn)和AS41 (Mg-4Al-1Si-0.35Mn)。AS合金由α-Mg晶粒和晶界組成，晶界相除了富Al的α-Mg和Mg17Al12相外，還有Mg2Si相零散分布。由于Al含量較低，Mg17Al12相含量降低，同時Mg2Si相熱穩定性高（熔點為1085 oC），高溫下不易粗化和軟化，對晶界的釘扎作用顯著，因而AS系相比于AZ和AM系具有更好的蠕變性能。但當溫度高于150 oC，Mg2Si相在一定應力作用下破碎，使得合金蠕變抗力迅速降低。因此AS系合金的使用溫度不超過150 oC，一般用于汽車空冷發動機曲軸箱、風扇殼體和發動機支架。

Mg-Al合金中加入Ca和Sr得到的是Mg-Al-Ca (AX)和Mg-Al-Sr (AJ)系鎂合金，典型的合金包括AXJ530 (Mg-5Al-3Ca-0.2Sr)、AJ52 (Mg-5Al-2Sr)和MRI230 (Mg-6.5Al-2Ca-1Sn-0.3Sr)等。與AS合金類似，這些合金都是由α-Mg晶粒和晶界相組成，但晶界不含低熔點Mg17Al12相，主要是熔點較高的Al2Ca、Al4Sr等。在150 oC以下，這些合金蠕變性能良好；但溫度升高到150 oC時，這些合金中又析出了Mg17Al12相，降低了蠕變抗力，因此這些合金的使用溫度一般也在150 oC以下。

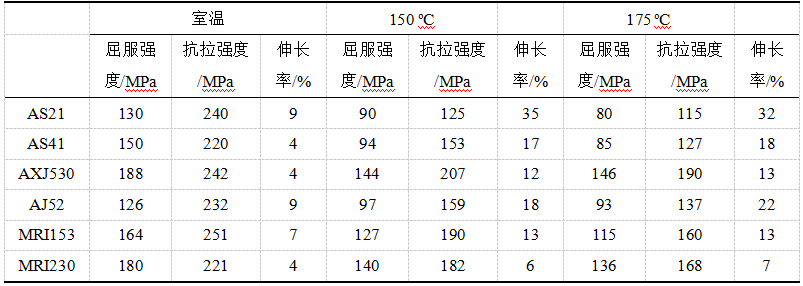

表4:典型壓鑄鎂合金AS、AX、AJ和MRI系的力學性能

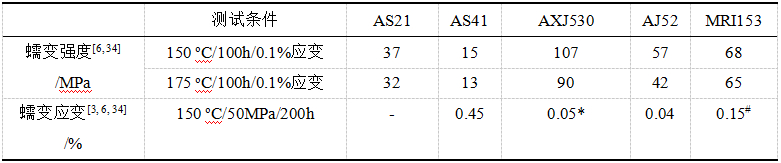

表5:典型壓鑄合金AS、AX、AJ和MRI系蠕變性能
*AXJ530的蠕變應變測試條件為150 oC/83 MPa/100h
#MRI153的蠕變應變測試條件為150 oC/50MPa/100h

3.3 AE系鎂合金

為了進一步提高壓鑄耐熱鎂合金的高溫力學性能，同時保留其良好的鑄造性能， FOERSTER研發了Mg-Al-RE (AE)合金。相比于之前的壓鑄耐熱鎂合金，AE系列具有更高的蠕變抗力，典型的合金是AE42 (Mg-4Al-2RE)。BAKKE等又研發出AE44，目前AE44 (Mg-4Al-4RE)是商用的綜合性能最好的壓鑄耐熱鎂合金，主要用于汽車發動機托架。

表6為AE44不同溫度下的力學性能，可以看出隨著溫度升高，AE44強度呈現下降趨勢，伸長率先升高后降低。表7為AE44的蠕變性能，可以看到150 oC和175 oC時的蠕變強度優于A380鋁合金。200 oC時AE44蠕變速率受應力影響較大，隨著應力從60 MPa增加到70 MPa，蠕變速率提高約一個數量級；當溫度升高到250 oC時，即使應力較低，合金的蠕變性能也迅速惡化，因此AE44合金的使用溫度一般低于175 oC。

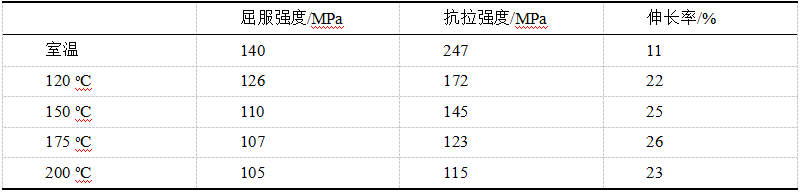

表6:壓鑄鎂合金AE44拉伸性能

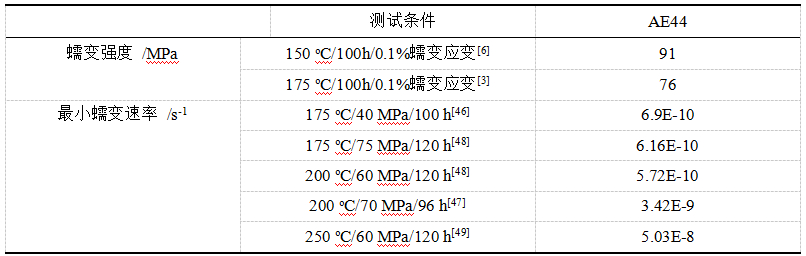

表7:壓鑄鎂合金AE44蠕變性能

AE44主要由α-Mg晶粒和晶界相組成，晶界相主要是片層狀A(yù)l11RE3和少量塊狀A(yù)l2RE相。AE44相比于其他Mg-Al合金，在150 ~ 175 oC的溫度區間內具有更好的蠕變性能，目前認為這是歸因于該溫度區間內Al11RE3和Al2RE相良好的熱穩定性。但同時也可以發現，隨著溫度升高，AE44強度下降很快，200 oC以上蠕變性能也隨應力增加而迅速惡化，但目前對性能惡化的解釋尚存在爭議。

圖1:AE44合金微觀組織

3.4 Mg-RE系鎂合金

上世紀三十年代首次發現稀土元素（Ce）可以提高鎂合金的強度，隨后在傳統壓鑄Mg-Al系的基礎上發展了Mg-Al-RE，但到本世紀初，綜合性能最好的AE42合金的服役溫度仍低于150 oC。為了能在耐熱性能方面有所突破，研究者們開始開發新的體系。但壓鑄鎂合金開發的難點在于要求合金體系具有良好的鑄造性能，且合金在鑄態不經熱處理時要獲得更好的高溫力學性能。

Moreno等在Mg-Al系外開發出了Mg-RE系鎂合金，并成功制備MEZ (Mg-2.5RE-0.35Z)等合金。相比于AE42，MEZ在更高溫度、更高應力 (175 oC, 80~100 MPa)條件下具有更高的蠕變抗力。隨后在對MEZ合金的研究中發現，不同的RE元素（如La, Ce, Nd）由于固溶度不同，對合金蠕變性能的影響也不同。Nd元素由于固溶度較大，在蠕變過程中形成了彌散的動態析出相而提升了合金的蠕變性能。基于此，在MEZ的基礎上通過添加一定的Nd得到了AM-HP2+(Mg-La-Ce-Nd-Zn)合金，該合金在150 ~200 oC具有更優的蠕變性能，但是，這兩種合金的塑性和強度較低，因此并未得到應用。

隨著AE系合金性能提升瓶頸的出現以及相關基礎理論的完善， Mg-RE體系的壓鑄耐熱鎂合金再次被研究者們關注。MURAYAMA的研究表明，HCP結構的鎂合金比FCC結構的鋁合金的抗蠕變潛力更高，但實際發現鎂合金的抗蠕變性能普遍要比鋁合金差，因此認為Mg-Al系鎂合金抗蠕變性能差是由合金中的Al元素導致的。其次，Mg-Al系室溫或高溫下難以避免的出現Mg17Al12低熔點相也抑制了Mg-Al合金的服役溫度。此外，溫度升高時Al在Mg中擴散速率快，大大促進了蠕變的發生，壓鑄Mg-Al合金的發展遇到了瓶頸，難以突破175 oC。

后來，GAVRAS[56]成功制備了一系列Mg-La系鎂合金，在Mg-La的基礎上分別添加Nd、Y和Gd，結果表明，含Y和Gd更有利于蠕變性能的提升。HUA[4]在Mg-La系的基礎上，通過添加Y以提高塑性，Zn以提高鑄造性能而得到了ZLaW423 (Mg-4Zn-2.3La-2.7Y)壓鑄合金，該合金通過晶界相的連通而分散了Mg基體的受力，使合金獲得了較高的壓縮性能。由于壓鑄鎂合金沒有明顯的織構，因此認為壓縮與拉伸狀態下合金的屈服強度沒有明顯的區別。Bai等成功制備了含網狀LPSO相的Mg-Y-Zn合金，相比于AE44，室溫下具有更優異的性能，200 oC高溫拉伸性能與蠕變性能尚待報道。

表8是典型壓鑄Mg-RE合金的高溫拉伸(ZLaW423為壓縮)性能與蠕變性能。可以看出，典型的AM-HP2+合金屈服強度隨溫度變化小，約為7%，說明了該合金組織穩定性好，同時相比于AE44具有更高的蠕變抗力。Mg-0.48La-1.18Y合金的蠕變性能與AM-HP2+相當，177 oC時的強度更高。ZLaW423合金壓縮屈服強度較高，但由于缺少拉伸與蠕變性能，因此還需要進一步的探究才能進行更全面的對比。但典型AM-HP2+合金室溫強度及各溫度下伸長率相比于AE44明顯偏低，因此基于Mg-RE系的研究需要在保持其良好蠕變性能的同時提升其強度及塑性。

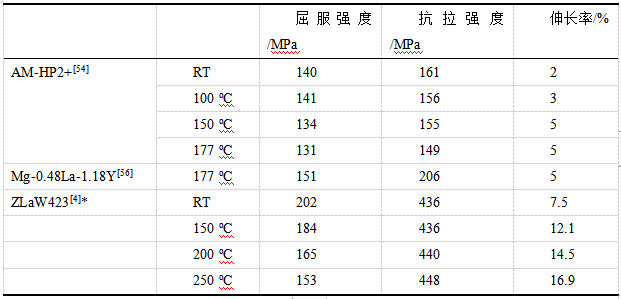

表8 :典型Mg-RE壓鑄鎂合金力學性能
*ZLaW423給出的為壓縮性能

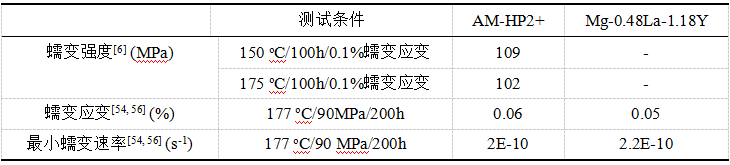

表9:典型壓鑄Mg-RE合金蠕變性能

通過對AM-HP2+壓鑄鎂合金微觀組織觀察可以發現，晶界相主要是離異的Mg12RE相，該相熱穩定性高，在高溫下能夠很好的釘扎晶界，提高晶界的穩定性。同時，RE元素的固溶強化和慢的擴散速率，也有效提升了高溫組織穩定性。

3.5 壓鑄耐熱鎂合金發展趨勢分析

壓鑄耐熱鎂合金經歷了從Mg-Al系到Mg-RE系的發展。Mg-Al系合金具有良好的鑄造性能和室溫力學性能，以AZ和AM系為主的合金一直是商用壓鑄鎂合金的首選，因此壓鑄耐熱鎂合金的發展也是以Mg-Al系為基礎。AZ和AM系列合金室溫下的主要強化相Mg17Al12在120 oC以上會粗化軟化，因此AZ及AM系列合金的使用溫度低于120 oC。基于Mg-Al系壓鑄耐熱鎂合金的發展思路是減少或抑制低熔點相Mg17Al12的形成，同時生成其他熱穩定性良好的晶界第二相以釘扎晶界。經過大量的研究，Mg-Al系中添加Si、Ca、Sr元素可以抑制Mg17Al12的生成，同時形成熱穩定性良好的Mg2Si、Al2Ca、Al4Sr等晶界相釘扎晶界，提升合金的使用溫度。但當溫度高于150 oC時，這些合金系中再次析出Mg17Al12而惡化其高溫力學性能。Mg-Al中添加RE元素使得壓鑄耐熱鎂合金的發展取得一定的突破，典型合金AE44中生成熱穩定性良好的Al11RE3，一方面消耗Al以抑制Mg17Al12的生成，另一方面Al11RE3具有良好的熱穩定性，使得AE44合金的服役溫度達到175 oC。當溫度高于175 oC時，其拉伸性能和蠕變性能惡化，目前原因尚存在爭議。Mg-Al系由于Al的存在而容易生成低熔點相，同時Al在Mg中快的擴散速率加快蠕變的發生，因此壓鑄耐熱鎂合金的發展在Mg-RE系內進行了嘗試。目前嘗試開發的Mg-RE合金均不含低熔點相，具有良好的組織穩定性，因而蠕變性能有所提升，但強度和塑性等綜合性能尚不能與AE44抗衡。

圖2為典型壓鑄鎂合金及A380鋁合金的抗拉強度及蠕變性能，表10為典型壓鑄耐熱鎂合金的特點及不足。值得注意的是，Mg-RE系壓鑄耐熱鎂合金具有良好的蠕變性能，同時其拉伸性能隨溫度變化小，同時具有良好的組織穩定性，因此Mg-RE系壓鑄耐熱鎂合金具有很好的發展?jié)摿Α?/a>

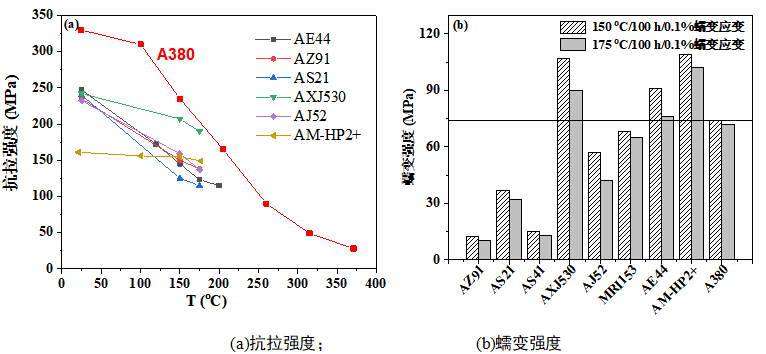

圖2:典型壓鑄鎂合金及A380鋁合金的抗拉強度和蠕變強度

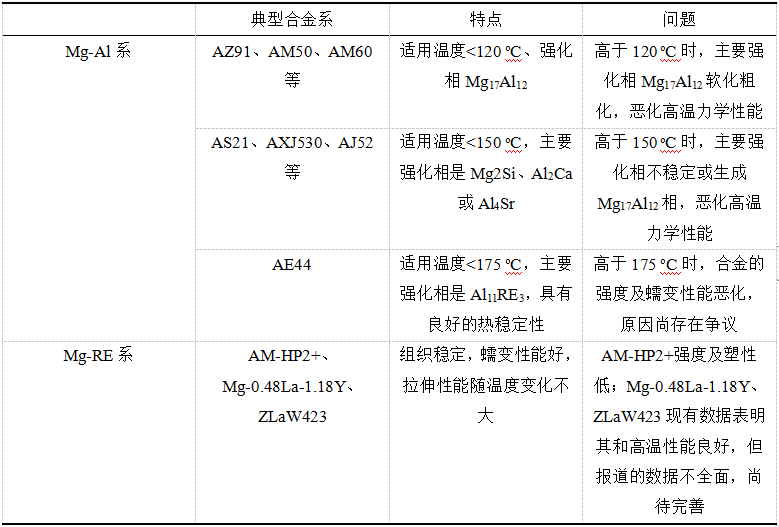

表10:典型壓鑄耐熱鎂合金特點及問題

4、結語

Mg-Al系合金經過幾十年的發展，至今性能最好的AE44使用溫度仍不超過175 oC。Mg-Al系壓鑄耐熱鎂合金性能提升遇到瓶頸，認為Al是影響其性能提升的主要因素，因此不含Al元素的Mg合金具有較大的發展?jié)摿Α：线m的Mg-RE系適于壓鑄，因而成為新型的壓鑄鎂合金體系。Mg-RE合金不含典型的低熔點相Mg17Al12，具有良好的組織穩定性，易得到高的蠕變抗力。RE中的Y等元素能夠降低位錯的激活能，從而有效提升合金室溫及高溫塑性，解決Mg-RE系合金塑性問題。壓鑄Mg-RE系三元合金中可以形成性能良好的第二相，如網狀LPSO相，一方面該相熱穩定性良好，能在高溫下穩定的能釘扎晶界；另一方面，LPSO具有良好的強度和韌性，在晶界形成強韌性良好的骨架結構，實現類似于復合材料的強化機理，從而很大程度提升合金的高溫性能。因此在壓鑄Mg-RE合金的研發過程中，具有良好鑄造性能、含網狀LPSO相的Mg-Y體系的合金有著很大的發展?jié)摿Α?/c+a>

作者：
郁鑫 白揚 葉兵
上海交通大學材料科學與工程學院
輕合金精密成型國家工程研究中心及金屬基復合材料國家重點實驗室

王國紅
山東雅博科技股份有限公司

本文來自:《特種鑄造及有色合金》雜志2022年第42卷第2期
