宇部UBE全閉環實時控制壓鑄機

作為日本壓鑄機的代表之一，宇部（UBE）品牌壓鑄機在國際占有一席之地。為開拓中國市場，2001年，宇部公司成立宇部興產機械（上海）有限公司，負責本地生產組裝140-1650T冷室壓鑄機，以及注塑機等設備。其中壓鑄機擁有Sh系列、iC系列、iS2系列、iV系列四個系列10多種機型。2014年，上海宇部機械商貿有限公司成立，負責市場和銷售工作。

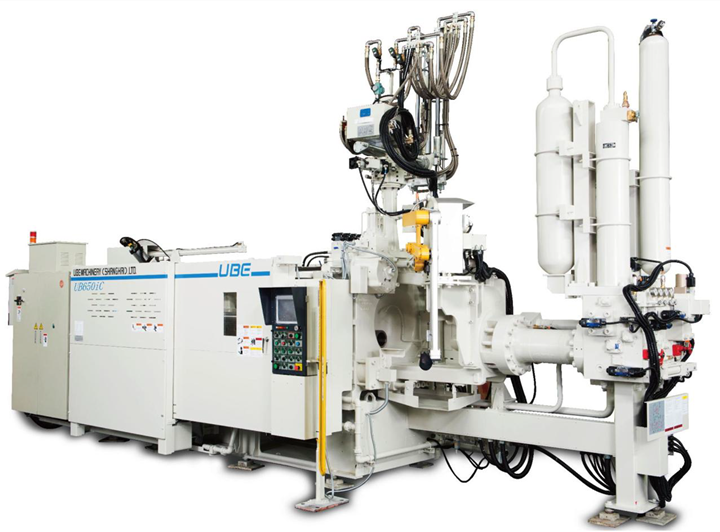

中國機械工程學會鑄造分會、紐倫堡會展中國、《壓鑄周刊》聯合舉辦的2017壓鑄行業“創新產品及技術發布會”上，宇部中國公司推介了實時控制UB650iC冷室壓鑄機。新機型不僅具有實時控制（全閉環）功能，還采用進口節流回路+出口節流回路，配置宇部專利的電動伺服閥S-DDV，采用穩定的D型框架設計，更采用高剛性鎖模裝置、全人機界面的設計。

單活塞壓射系統

據介紹，宇部壓鑄機壓射系統，采用宇部特有的單活塞壓射系統，雙回路差動控制，具有啟動穩定，高速填充力大的特點。適合生產內部質量要求高及耐壓的鑄件產品。

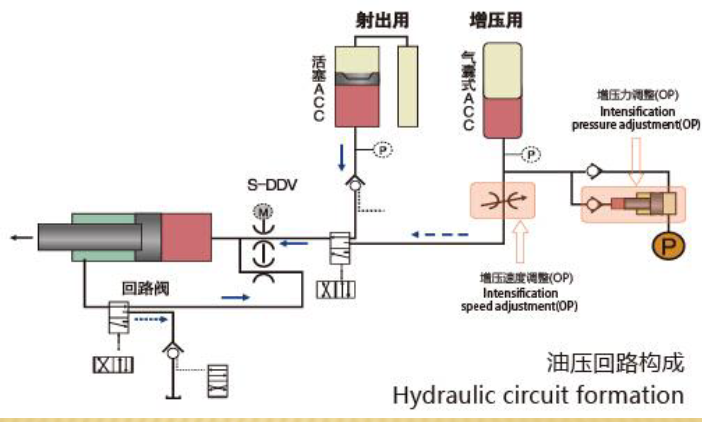

宇部UB-iC/iS2壓射系統示意圖

宇部壓鑄機優化了進口節流和出口節流回路，進口節流提供等量的負載壓力，出口節流由于背壓力，可起到阻尼作用，平穩性好。具有無沖擊啟動、無壓力波動、壓射穩定、速度控制性能良好、增壓時間更快速等優點，最大程度減少空氣卷入鋁液中。

宇部壓鑄機具有實時控制功能（全閉環控制），對壓射過程中低速、高速全程當模次的實時反饋+控制，具有低速段勻加速慢壓射、高速段壓射速度不會隨壓力波動而變化、剎車后速度穩定無波動等優點，壓射時隨設定參數及時修正，保證了壓射的重復精度。

S-DDV伺服閥是具有宇部專利技術的核心部件，宇部壓鑄機裝配了S-DDV伺服閥。相對于一般伺服閥，S-DDV伺服閥具有抗污能力強，流量控制范圍廣的特點，噴嘴處最小尺寸為 0.2-0.4mm。通過壓射時隨設定參數及時修正的功能，保證了壓射的重復精度。

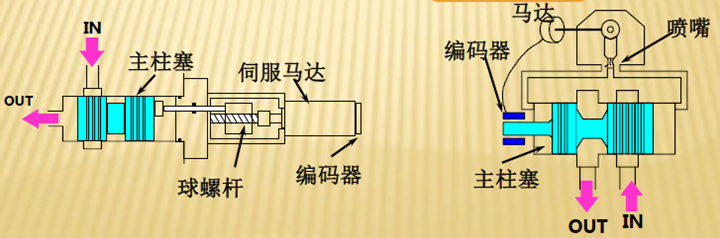

宇部S-DDV閥與一般伺服閥比較

與此同時，宇部壓鑄機壓射系統的低速、高速全程實時反饋控制（可設置10個點的速度），壓射時隨設定值自動修正壓射參數，保證每一模都在參數控制范圍內；在壓射時間和速度分為超低速壓鑄（0.02m/s～0.8m/s）, 高速（0.6m/s～7m/s），低速到高速的切換時間為10ms；壓射缸內藏式行程磁條，用位置來測定壓射速度；高速填充結束后可任意設置減速位置，減少高速充填 結束后由于慣性而產生的壓力峰值，實現無飛邊壓鑄；壓射油缸在低速切換高速時可實現停止，以便了解溶液的充型位置，很好的掌控模腔的成型效果。

在機械部分，宇部壓鑄機一體式D型壓射框架設計，保證壓射同心度，延長沖頭、熔杯的使用壽命；設計成蜂窩箱模板，受力均勻，在減輕模板重量同時，提高剛性，延長機械壽命；配備了集中式機械潤滑裝置，有報警功能，保證每個點的潤滑到位，減少了故障的發生；采用快速開合模曲軸設計，提高生產周期。氣動式合模安全勾裝置，防止非正常合模，減少事故。

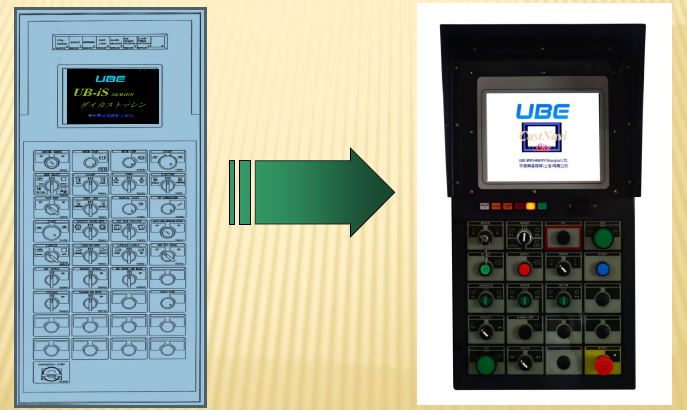

全新人機界面

而在控制部分，除了實時控制系統功能外，宇部壓鑄機還配置12.1英寸彩色液晶觸摸屏、可輸入各類參數、顯示壓射曲線、故障提示等，擁有Cast Navi壓鑄管理系統（鑄造參數管理、鑄造監測、產品質量、維護管理），外接打印機及電腦接口，全中文界面，便于操作。
